DYNA M-flow固体流量计

采用先进的微波技术，DYNA M-flow流量计专为金属管道内的流量测量而设计，测量范围从几千克/小时到数吨/小时不等。该系统适用于粉末、粉尘、颗粒及粒状物料的在线实时测量。

DYNA M-flow的测量原理基于物理多普勒效应：传感器在管道内部生成一个均匀的微波频段场域。当物料颗粒流经管道时会对这些微波产生反射，通过计算反射波的频率与振幅变化，即可精确测定固体物料的质量流量。值得注意的是，静态颗粒（如管壁积灰）将被自动排除在计算之外。

设计

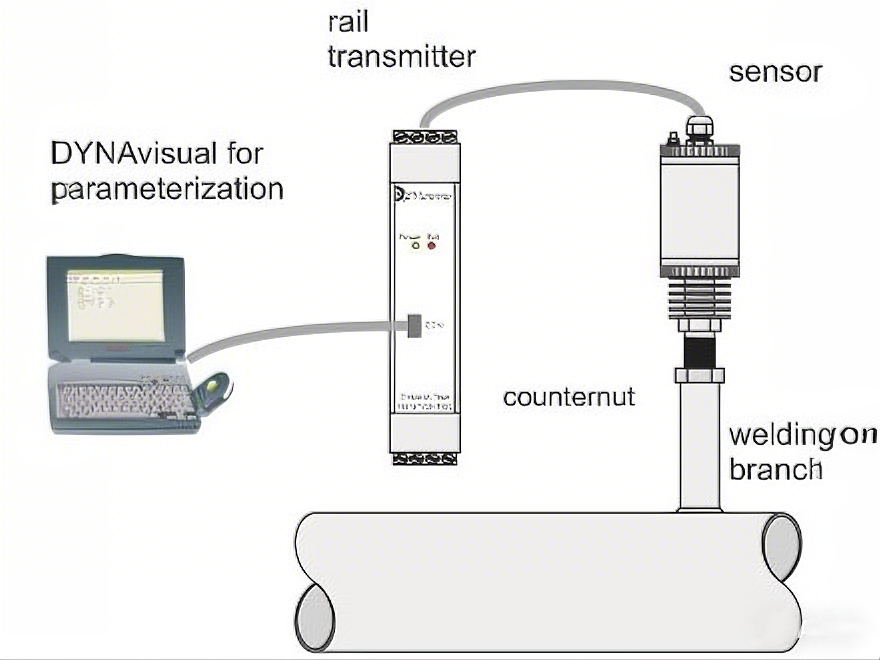

DYNA M-flow 由探头、DIN 导轨变送器、焊接支管和 PC 软件 DYNAvisual 组成
工艺接口由焊接分支进行,通过该分支将传感器与管材内部相互对接。通过这种在垂直和水平管道处进行的悬挂,以实现自由落体和气动输送。
探头通过四芯电缆连接至DIN导轨式变送器，该变送器集成以下输出接口：4-20mA模拟信号、脉冲输出、故障报警继电器、RS232与RS485通信接口
需要使用我们的DYNAvisual软件进行笔记本调试和校准。校准可以使用一个或多个参考点进行。
测量值是输出模拟或数字信号。发射器前方可连接一台笔记本电脑和一个用于连接PLC系统的RS485接口,提供串行COM接口。

传感器技术参数

技术数据评估单元

过程数据
